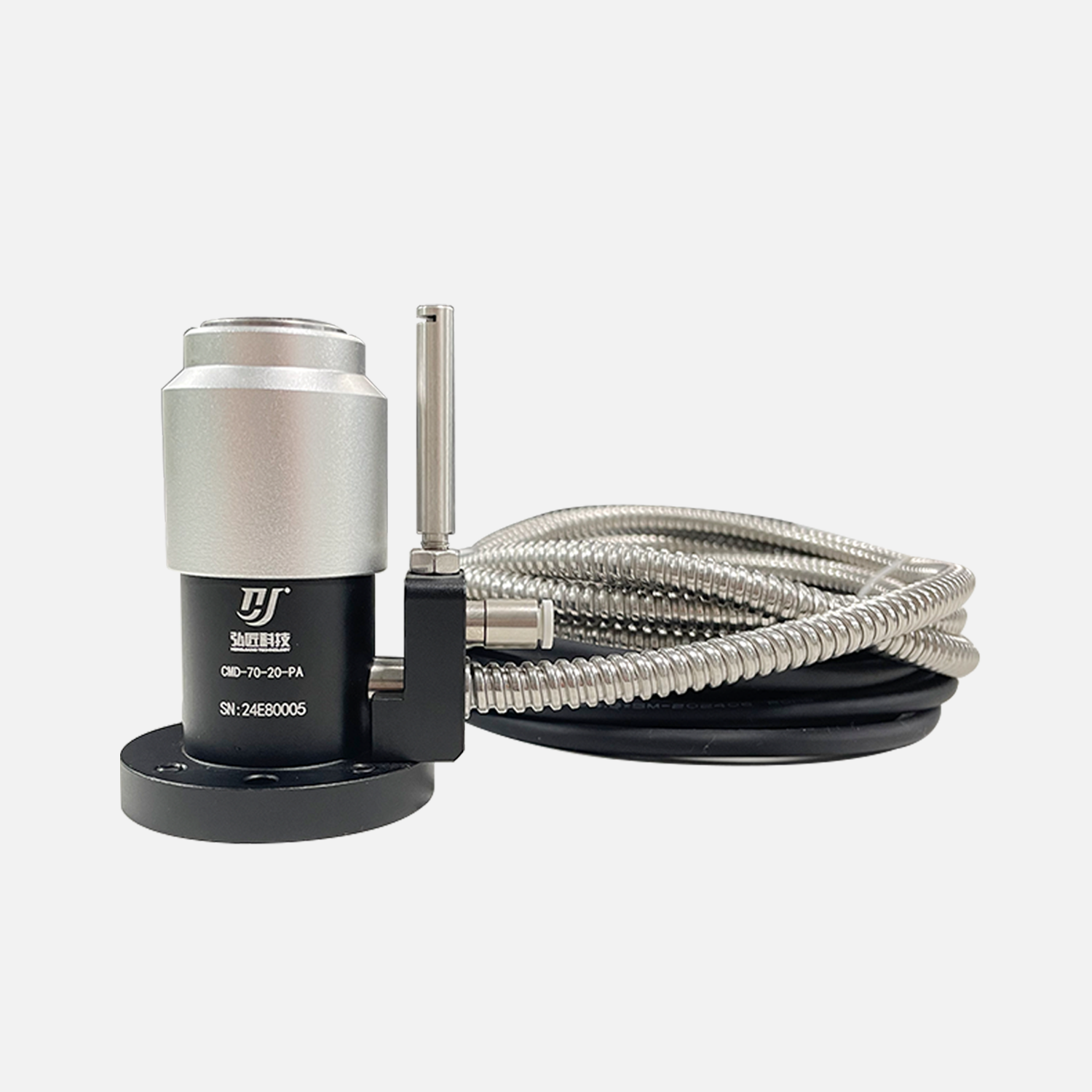

CMD?70?20?PA 對刀儀核心利用高精度開關測頭與硬質合金四面體探針接觸觸發，將位移轉化為電信號，傳輸至數控系統計算刀具長度、直徑等參數并進行自動補償，通過高精度接觸測量、多系統兼容及快速測量能力，顯著提高對刀效率與加工精度，尤其適用于頻繁換刀、批量生產的數控加工場景。其在自動補償、磨損監測方面的功能，可有效減少廢品率，延長刀具壽命，提升整體加工穩定性。

特點

1.防塵防水結構，在冷卻液、鐵屑飛揚的條件下仍具

有很好的耐久性。

2.因?qū)Φ秲x無需內置放大器

3.所以不會因?qū)Φ秲x所處部位的溫度、電源電壓波動

造成偏差。

4.可直接向.、程序(.輸入，所以性價比較好。

5.超行程時可發報警信號。

6.刀具突出的尖角直接接觸加工尺寸相關工具尖端，

測知其位置、尺寸、輸出信號，所以與激光和通電

式通過光量和電量換算間接求出平均數值（計量、輸

出)方式相比，精度高。缺點：不能在刀具高速運轉

 過程中測量。

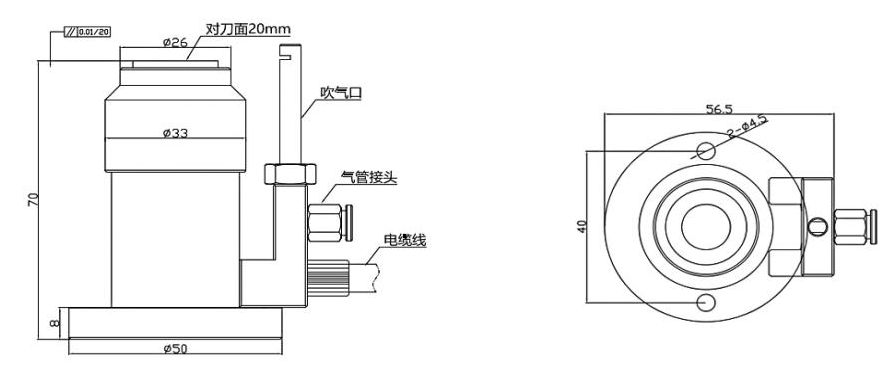

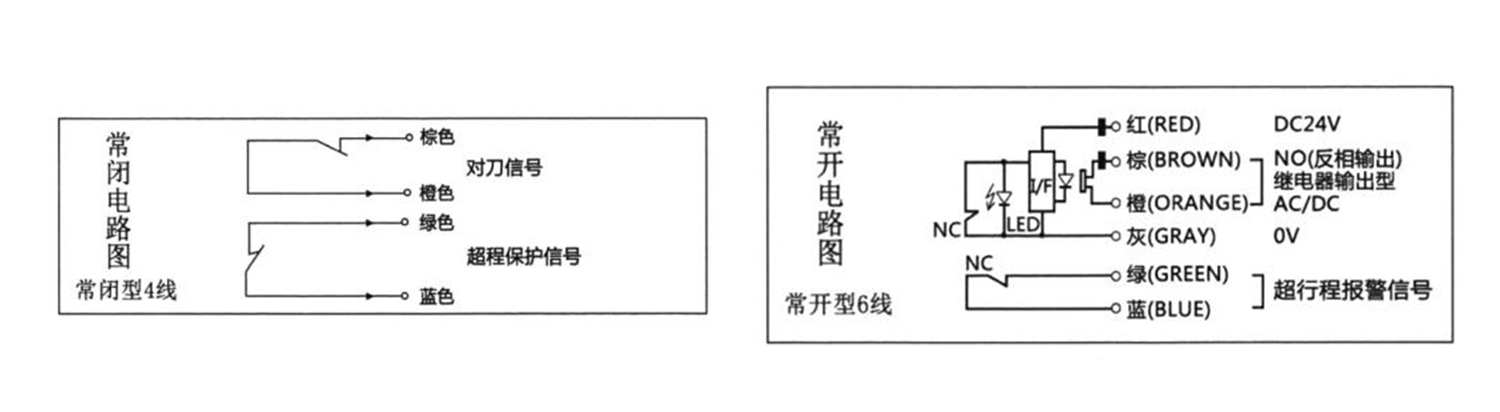

尺寸圖/電路圖

功能簡述：

1.結構緊湊，安裝方便，占用機床平臺空間少

2.減少人為對刀誤差，使操作更簡單快捷

3.刀具長度

4.刀具磨損測量及破損檢測

5.提高加工自動化

6.提高加工精度

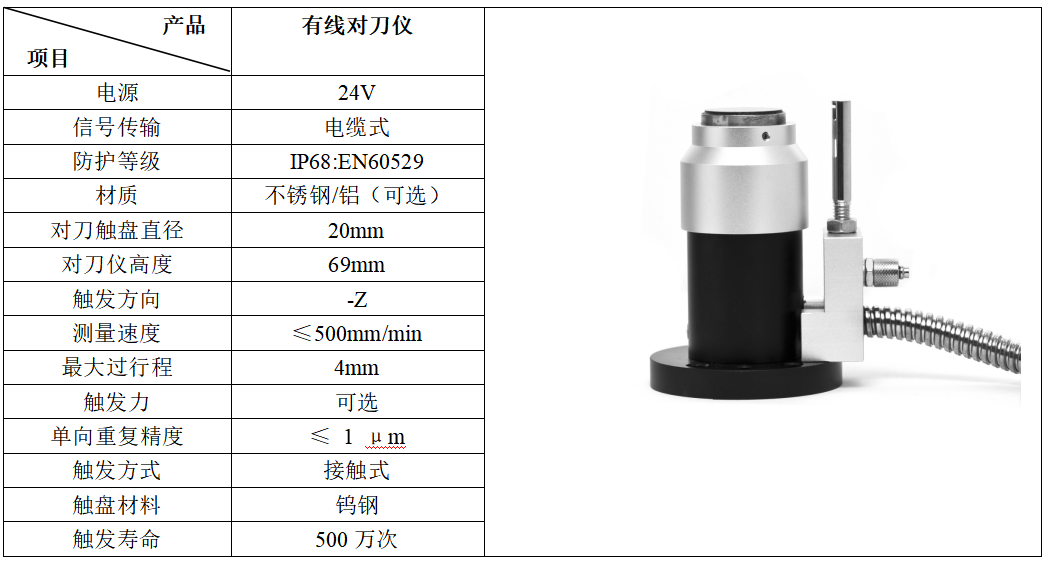

          CMD-70-20-PA測頭技術參數
